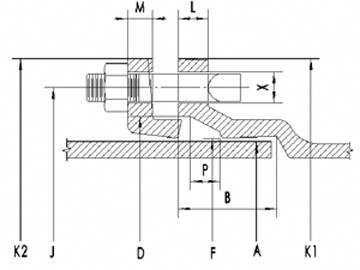

Dimensiones de la articulaci¨®n mec¨¢nica

joint fittings

Dimensiones de la articulaci¨®n mec¨¢nica
MJ³Ð¿Ú³ß´ç

SIZE (in)
A
Plain End
B
C
D
F
§Ý
X +0.06 -0.00
J ¡À0.06
K1
K2
L
M
P
S
Bolts
No.
Size
Length
3
3.96 ¡À0.06
2.50
4.84 ¡À0.04
4.94+0.06 -0.04
4.06+0.07 -0.03
28o
3/4
6.19
7.62 -0.06
7.69-0.12
0.58-0.06
0.62 -0.06
0.63
0.39
4
5/8
3
4
4.80 ¡À0.06
2.50
5.92 ¡À0.04
6.02+0.06 -0.04
4.90+0.07 -0.03
28o
7/8
7.50
9.06-0.06
9.12-0.12
0.60-0.06
0.75 -0.06
0.75
0.39
4
3/4
3 1/2
6
6.90 ¡À0.06
2.50
8.02 ¡À0.04
8.12 +0.06 -0.04
7 .00 +0.07 -0.03
28o
7/8
9.50
11.06-0.06
11.12 -0.12
0.63-0.06
0.88-0.06
0.75
0.43
6
3/4
3 1/2
8
9.05 ¡À0.06
2.50
10.17 ¡À0.04
10.27 +0.06 -0.04
9.15+0.07 -0.03
28o
7/8
11.75
13.31-0.06
13.37 -0.12
0.66-0.08
1.00-0.08
0.75
0.45
6
3/4
3 1/2
10
11.10 ¡À0.06
2.50
12.22 +0.06 -0.04
12.34+0.06 -0.04
11.20 +0.07 -0.03
28o
7/8
14.00
15.62-0.06
15.62-0.12
0.70-0.08
1.00-0.08
0.75
0.47
8
3/4
3 1/2
12
13.20 ¡À0.06
2.50
14.32 +0.06 -0.04
14.44 +0.06 -0.04
13.30 +0.07 -0.03
28o
7/8
16.25
17.88 -0.06
17.88-0.12
0.73-0.08
1.00-0.08
0.75
0.49
8
3/4
3 1/2
14
15.30+0.05 -0.08
3.50
16.40+0.07 -0.05
16.54 +0.07 -0.05
15.44+0.06 -0.07
28o
7/8
18.75
20.25-0.08
20.25-0.12
0.79-0.10
1.25-0.10
0.75
0.55
10
3/4
4
16
17.40+0.05 -0.08
3.50
18.50+0.07 -0.05
18.64+0.07 -0.05
17.54+0.06 -0.07
28o
7/8
21.00
22.50-0.08
22.50 -0.12
0.85-0.10
1.31-0.10
0.75
0.58
12
3/4
4
18
19.50+0.05 -0.08
3.50
20.60 +0.07 -0.05
20.74+0.07 -0.05
19.64+0.06 -0.07
28o
7/8
23.25
24.83-0.15
24.75-0.15
1.00-0.12
1.38-0.12
0.75
0.68
12
3/4
4
20
21.60+0.05 -0.08
3.50
22.70+0.07 -0.05
22.84+0.07 -0.05
21.74+0.06 -0.07
28o
7/8
25.50
27.08-0.15
27.00 -0.15
1.02-0.12
1.44-0.12
0.75
0.69
14
3/4
4
24
25.80+0.05 -0.08
3.50
26.90+0.07 -0.05
27.04+0.07 -0.05
25.94+0.06 -0.07
28o
7/8
30.00
31.58-0.15
31.50 -0.15
1.02-0.12
1.56 -0.12
0.75
0.75
16
3/4
4 1/2
30
32.00+0.08 -0.06
4.00
33.29+0.08 -0.06
33.46 +0.08 -0.06
32.17+0.08 -0.06
20o
1 1/8
36.88
39.12+1.00 -0.18
39.12 +0.36 -0.18
1.31-0.12
2.00-0.12
1.00
0.82
20
1
5 1/2
36
38.30+0.08 -0.06
4.00
39.59+0.08 -0.06
39.76 +0.08 -0.06
38.47+0.08 -0.06
20o
1 1/8
43.75
46.00+1.00 -0.18
46.00+0.36 -0.18
1.45-0.12
2.00-0.12
1.00
1.00
24
1
5 1/2
42
44.50+0.08 -0.06
4.00
45.79 +0.08 -0.06
45.96+0.08 -0.06
44.67+0.08 -0.06
20o
1 3/8
50.62
53.12 +1.00 -0.18
53.12 +0.36 -0.18
1.45-0.12
2.00-0.12
1.00
1.25
28
1 1/4
6
48
50.80+0.08 -0.06
4.00
52.09+0.08 -0.06
52.26+0.08 -0.06
50.97+0.08 -0.06
20o
1 3/8
57.50
60.00+1.00 -0.18
60.00 +0.36 -0.18
1.45-0.12
2.00-0.12
1.00
1.35
32
1 1/4
6
